GSE-5225 蓄电池在线监测装置
GSE-5225 蓄电池在线监测装置
产品详情

1 系统框图



2 工作原理概述

基于RS485通信技术的GSE-5225系列变电站蓄电池充电监测系统,采用高精度霍尔电流传感器与独特的大小量程修正技术,产品具有精度高、线性范围宽、抗电磁干扰能力强等特点用于对变电站蓄电池充放电电流的监测,能够对毫安电流进行精确测量,同时也能对高达百安级别电流进行精确测量。

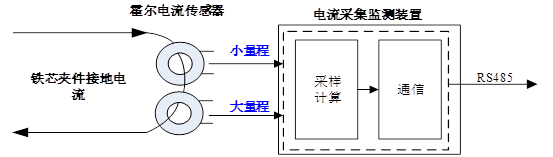

如上图所示,蓄电池充电电流通过穿心式霍尔传感器,转换为小电压信号,再进入蓄电池充电监测装置进行采样和计算,最后将充电电流的精确值通过RS485通信上送。

3 技术参数


型号
GSE-5225变电站蓄电池充电监测装置
通信接口
RS485接口
通信规约
MODBUS、103
测量范围
1mA-150A
测量精度
标准读数的±1%或1mA
线性度
<0。05%
电源电压
110VDC/220VDC/220VAC
工作温度
-20℃~+55℃
耗电
<20W
大量程霍尔传感器
150A/5V,直流双向(可按需定制其他规格
小量程霍尔传感器
5A/1V,直流双向(可按需定制其他规格


4 RS485通信输出信号



信号类型
信号量
说明
遥测量
充电电流有效值
充电为正、放电为负、单位mA
遥信量
均冲状态
电流为正且大于100mA
充状态
电流为正且小于100mA
放电状态
电流为负
浮充异常告警
电流为0
充电异常告警
充电电流过大或剧烈波动
(依据蓄电池容量设置)
放电异常告警
放电电流过大
(依据蓄电池容量设置)
