配电网自适应保护与控制系统

291
发表时间:2017-12-28 14:44

1. 系统整体架构

配电网自适应保护控制系统分三层通信接口模型,分别是配网子站站、通讯层、终端间隔层。

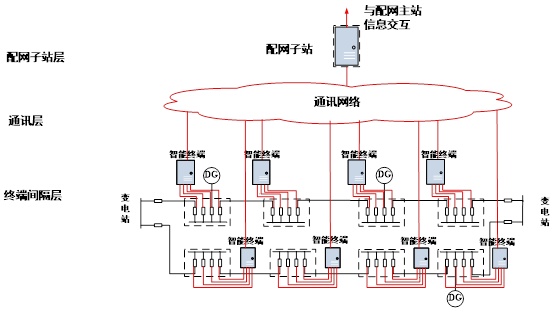

1.新型城市配电网保护控制系统整体架构

2。 配网子站层

2.1 配网子站功能

按照配网子站区域内信息数字化、通信平台网络化、信息共享标准化的基本要求,通过系统集成优化,实现全站信息统一接入、统一存储和统一展示,实现自适应保护、运行监视、操作与控制、信息综合分析与智能告警、运行管理等功能。

配网子站包括自适应区域化保护子系统、自愈控制子系统、管理子系统。

2。1。1 自适应区域化保护子系统

主要包括:主保护和后备保护策略、保护控制时序定值下发功能。

主保护为集中网络化主保护功能,并为根据一次网络拓扑实时跟新后备保护策略机制,并下发至智能终端。

2.1.2 自愈控制子系统

主要包括自适应电网拓扑、运行方式,启动重合闸和备自投实现故障自愈和供电恢复的主动自愈。同时具备网络拓扑识别的“后备自愈”策略跟新及下发至智能终端。

a. 操作与控制:实现保护控制区域内设备的就地和远方操作;

b。 运行监视:通过可视化技术,实现对配电网运行信息、保护信息、一二次设备运行状态等信息的运行监视和综合展示;

c. 信息综合分析与智能告警:通过对保护区域内各项运行数据进行综合分析处理,提供分类告警等结果信息;

d. 远动功能:可实现与调度、生产等主站系统之间的通信,为主站系统实现配网中心站监视控制、信息查询和远程浏览等功能提供数据、模型和图形的传输服务。

2。1。3 管理子系统

1)运行管理:通过人工录入或系统交互等手段,建立完备的保护控制区域内设备基础信息,实现一、二次设备运行、操作、检修、维护工作规范化;

2)人机界面配置:

a。 系统可通过工程师站为运行人员提供灵活方便的人机联系手段,实现整个系统的监测和控制;

b. 根据运行要求对各种子参数、日志进行设置;

c. 根据运行需要,实现对屏幕画面、数据报表和数据库的修改、扩充等维护功能;

3)组态:提供系统配置组态工具;

4)系统日志管理:操作系统错误日志、用户登录日志、系统启动错误日志、用户操作日志、用户自定义日志及相关告警信息。
